熱熔膠工藝
產品組裝中應用的熱熔點膠對工藝控制和精確度有較高的要求。
熱熔點膠應用于諸如顯示屏粘結和組件組裝等移動設備電子組裝中。使用熱熔膠(也稱為PUR，濕氣硬化反應型聚氨酯)的典型應用要求行寬在200-1000μm之間，并且具有較高的精確度和一致性。熱熔膠必須快速點膠，以確保在材料完全交聯前完成后續操作。
PUR材料向自動點膠應用提出了多項難題。材料具有相變特性，即在室溫條件下呈固態，但在~100°C的溫度下會熔化。點膠系統必須安全地熔化材料，并將其保持膠體狀態，防止在施膠閥頭內部發生硬化。
除了膠體溫度降至環境溫度時會快速硬化外，PUR材料還容易受潮。溫度靈敏性使材料具備了良好熱塑性和可重復加工性。但是一旦發生濕固化，聚合物鏈交聯和材料就會變得熱固、不可重復加工。
市場上常見的熱熔膠類型1、富樂-9650系列2、樂泰3542 35723、威爾邦 5200系列4、道康寧 熱熔硅膠5、3M 2665。
SPSI為熱熔點膠中存在的問題提供了多套解決方案。SP77/SS-300設備+NS-5000/EFD/MARCO壓電閥+專用的膠筒加熱器。
手機屏幕點膠位置示意圖

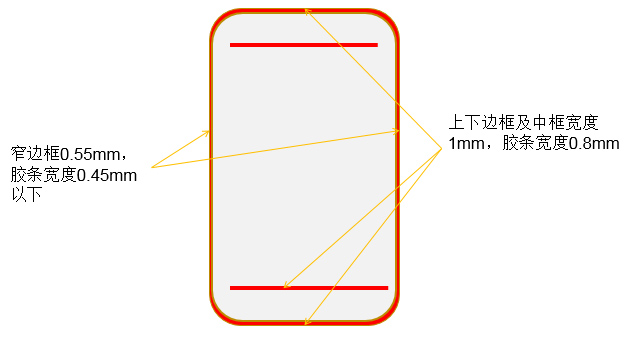

無邊框手機屏幕貼合位示意圖

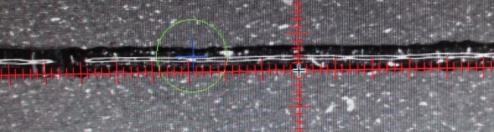

0.07mm噴嘴最小線寬0.3mm
|
項目 |
參數 |
|
噴嘴 |
0.07mm |
|
撞針 |
3mm |
|
針筒加熱溫度 |
105℃ |
|
流道加熱溫度 |
145℃ |
|
開閥氣壓 |
0.98mpa |
|
供料氣壓 |
0.3mpa |
|
開閥時間 |
3ms |
|
關閥時間 |
3ms |
|
預緊力 |
-10格（加2mm墊片） |
|
行程 |
8格 |
|
點膠高度 |
2mm |
最小線寬0.3mm，穩定在0.4-0.5之間。

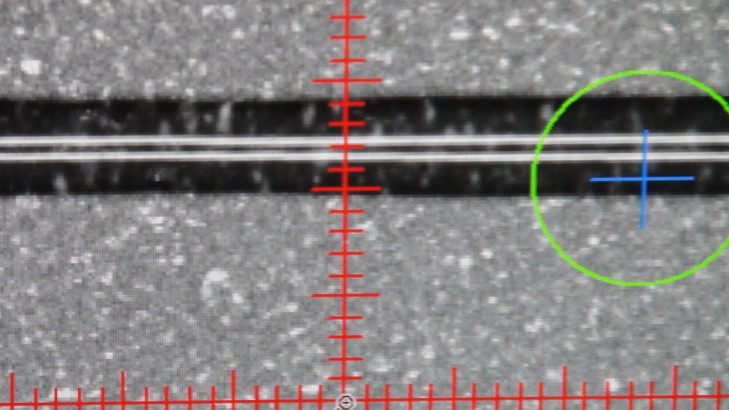

0.1mm Nozzle最小線寬0.4mm
|
項目 |
參數 |
|
噴嘴 |
0.1mm |
|
撞針 |
3mm |
|
針筒加熱溫度 |
120℃ |
|
流道加熱溫度 |
120℃ |
|
開閥氣壓 |
0.98mpa |
|
供料氣壓 |
0.2mpa |
|
開閥時間 |
3ms |
|
關閥時間 |
3ms |
|
預緊力 |
-50格（V-6000彈簧） |
|
行程 |
20格 |
|
點膠高度 |
1mm |
最小線寬0.4mm
測試描述：類似接觸式點膠，線寬才能做得更細，對產品的平面度要求比較高。

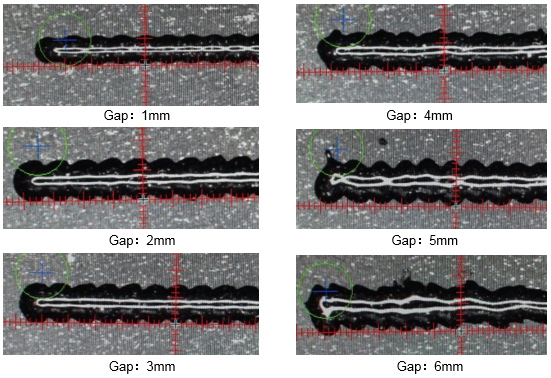

1~6mm點膠高度噴射效果圖

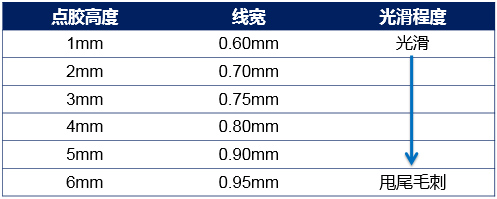

不同高度，線寬和線光滑程度對比
隨著高度增高，線寬逐漸增大，光滑程度也隨即降低，逐漸有甩尾的現象。
