點銀膠初步測試實驗報告-LSS-SP77全自動點膠機

項目應用主要配置

點膠的基本工藝要求

點膠項目：芯片表面凹槽填充 ：

膠水：樂泰ABP2821 銀漿

底部加熱70度，噴嘴加熱40度

單點重量：0.03-0.04mg

點膠效果要求：按照客戶要求均勻?qū)y漿填充在產品開槽里面。不可溢出。

產品圖片

芯片表面凹槽填充，一型字凹槽最大寬度，0.7mm，最小表面0.2mm,深度，長度?

單點重量測量

按照要求設置單點重量為0.03mg，膠閥頻率為10次的情況下，出膠重量實際測試為0.3mg。

符合規格。

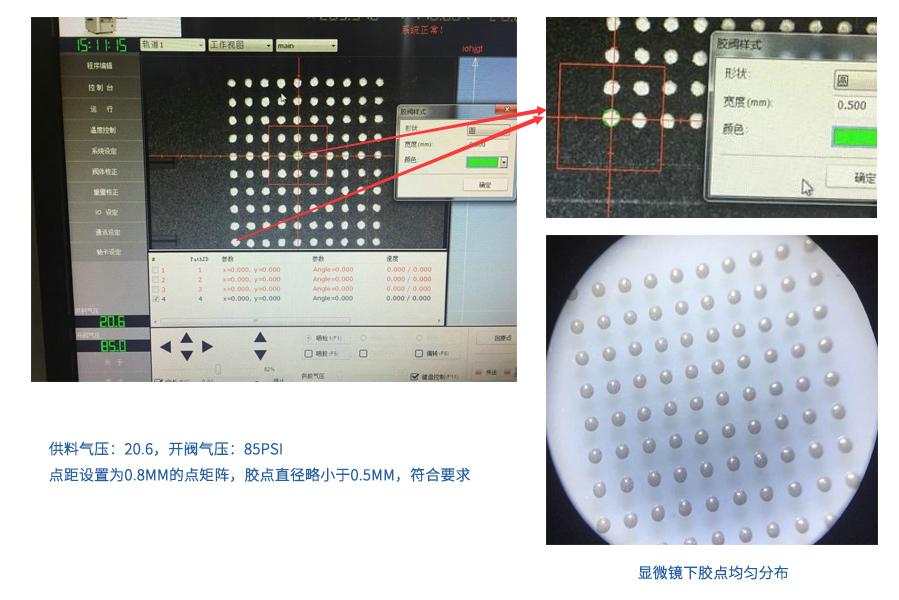

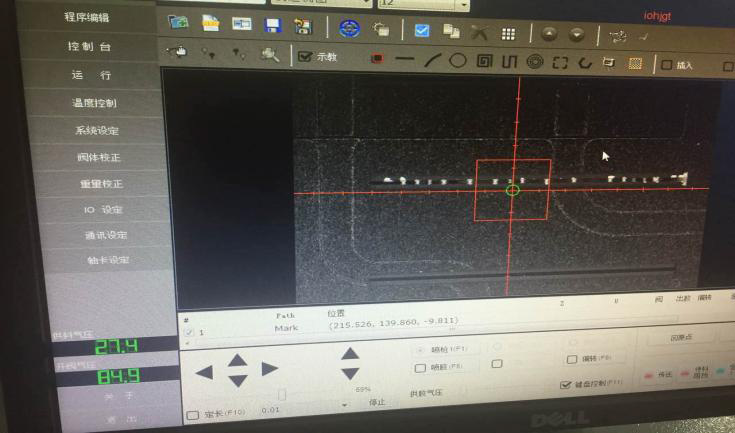

膠點的穩定性

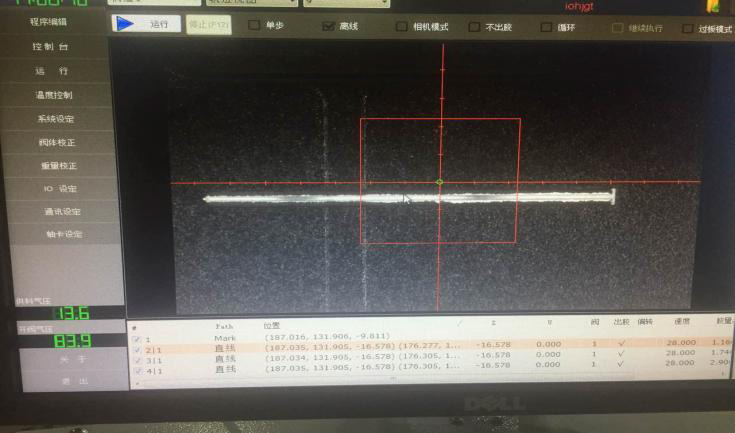

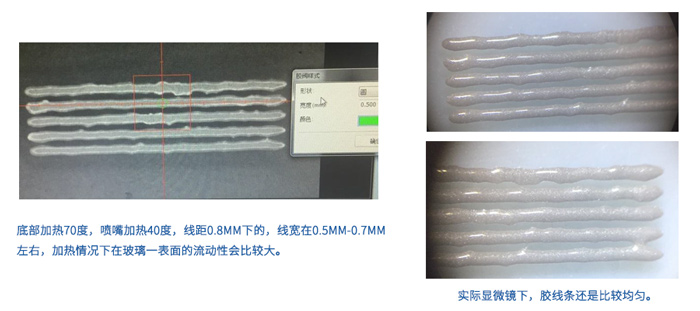

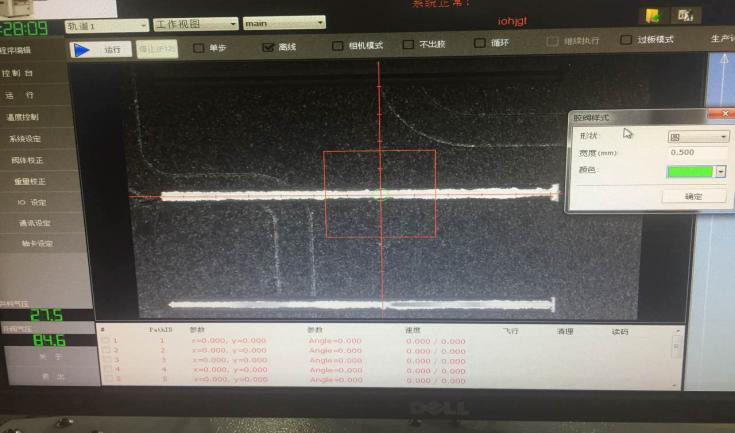

線的穩定性

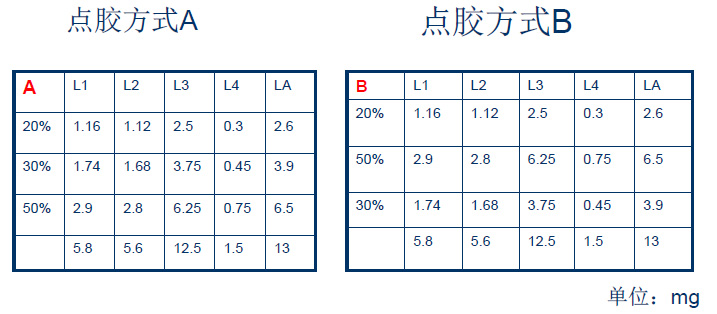

點膠方式：分A和B兩種填充方式，各5組

A與B點膠效果比較

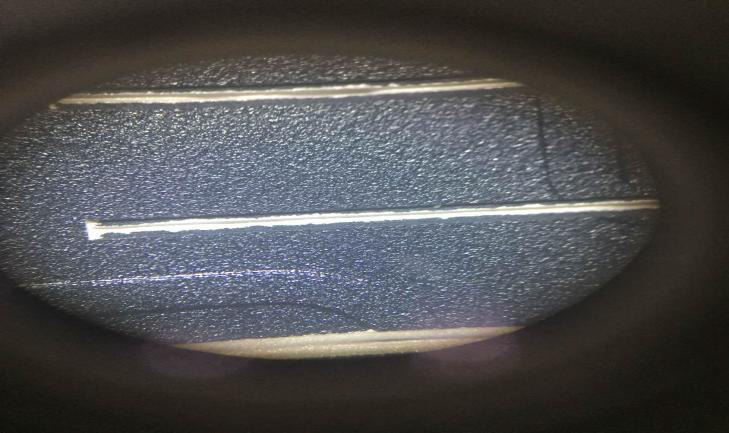

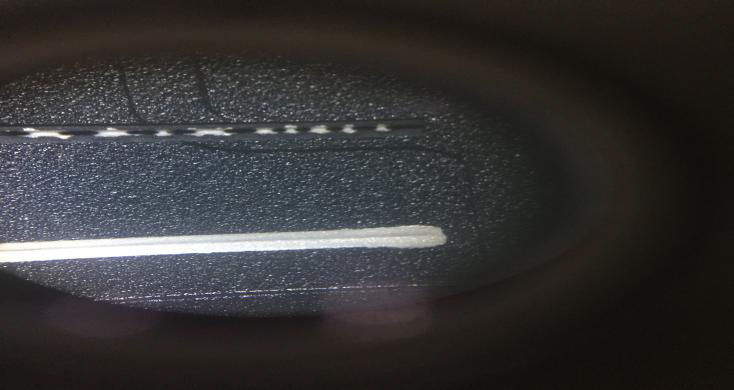

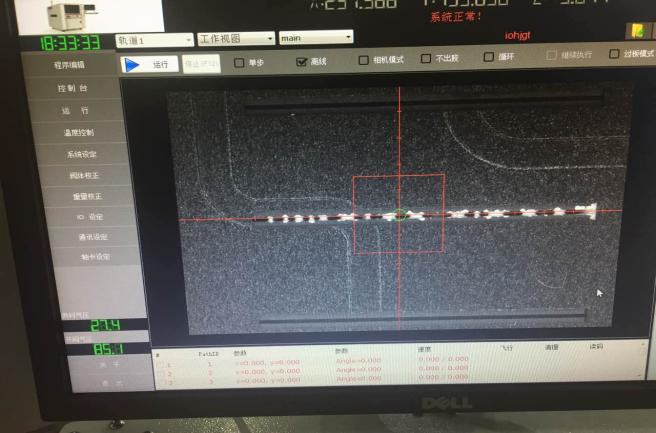

A-L1填充效果: 非常均勻布滿在中間細縫中心上。

B-L1填充效果： 膠量分布相對均勻，沒有超出最大凹槽范圍

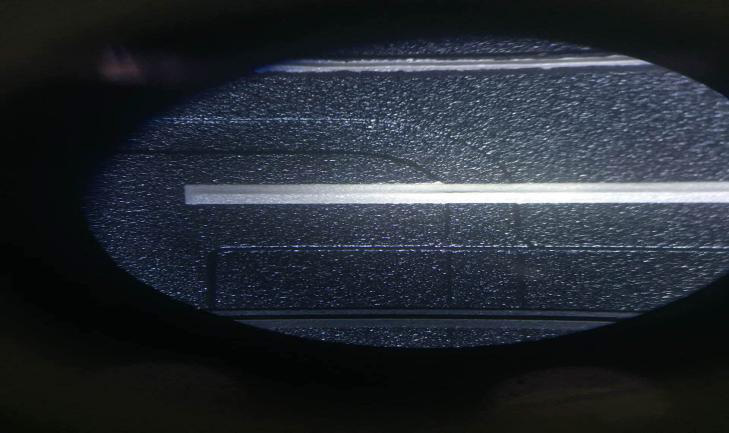

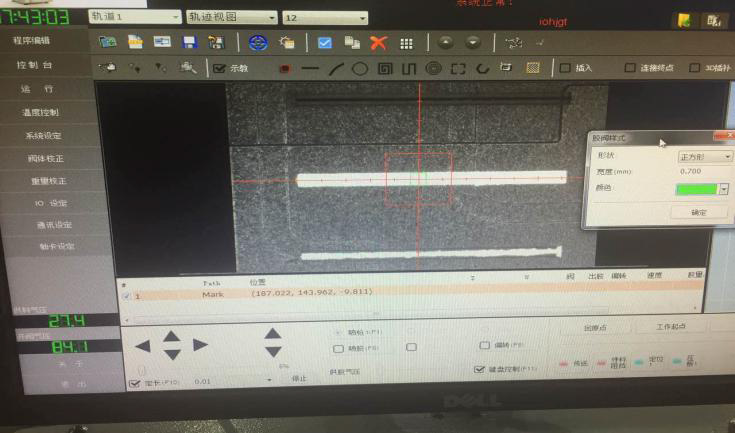

A-L2填充效果： 非常均勻布滿在中間細縫中心上。

B-L2填充效果： 膠量分布相對均勻，沒有超出最大凹槽范圍

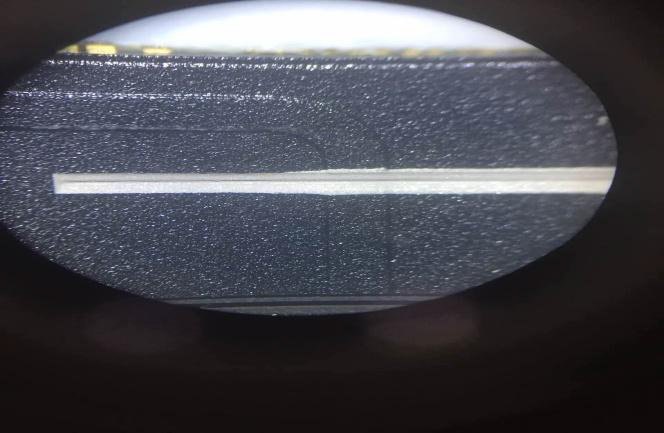

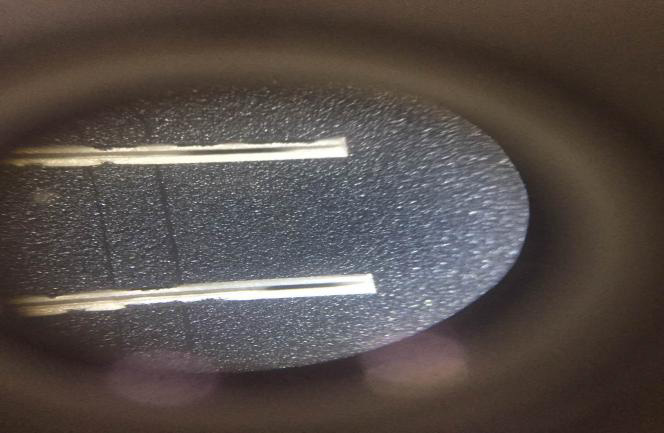

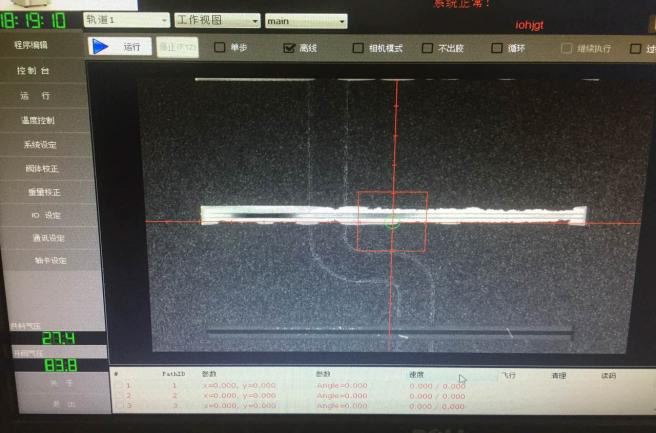

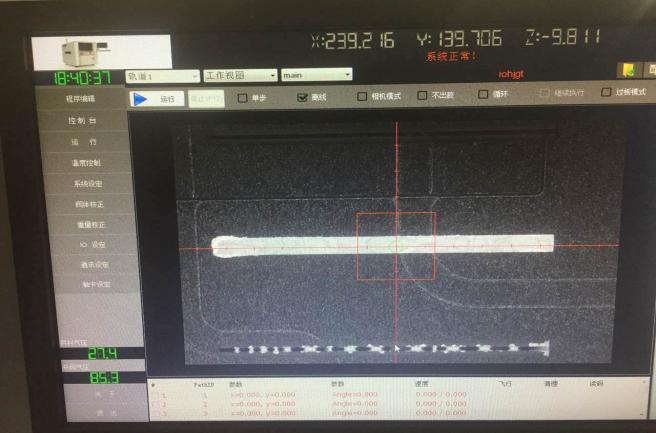

A-L3填充效果： 非常均勻地布滿整條填充凹槽區域，沒有溢出。

B-L3填充效果： 膠量會略多，略有溢出

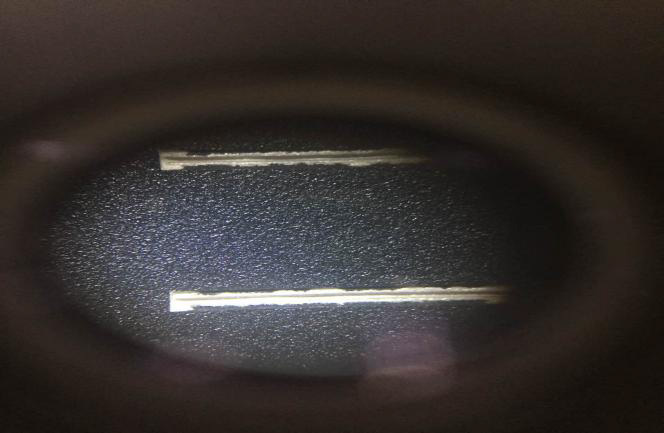

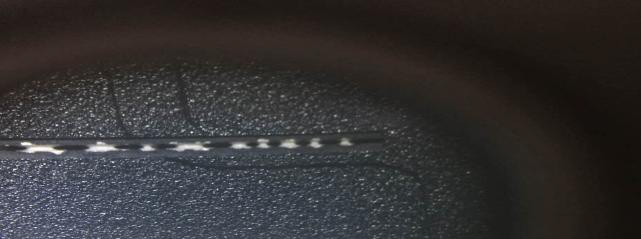

A-L4填充效果： 膠量很小，但很精準落在細縫中心上

B-L4填充效果： 膠量稍多些，也能精準落在細縫中心上

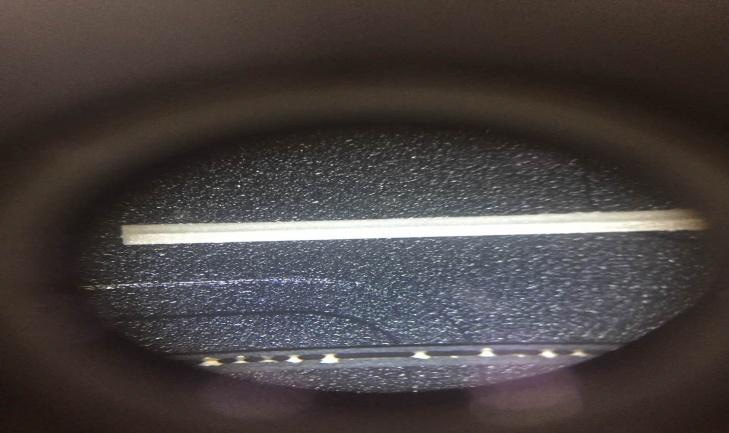

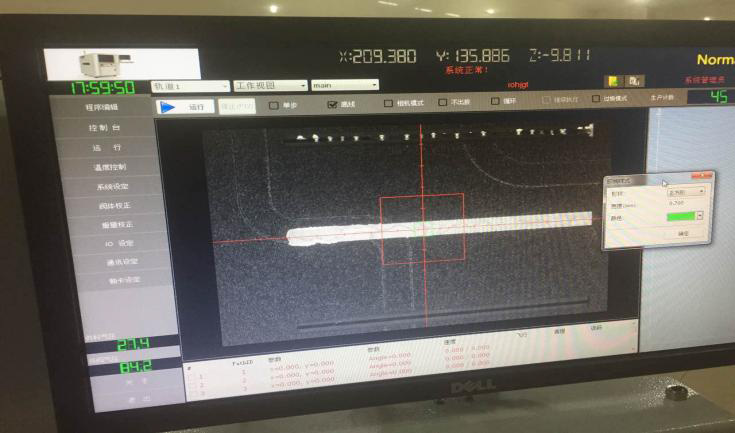

A-La填充效果： 較均勻地布滿整條填充凹槽區域，靠邊局部略多。

B-La填充效果： 較均勻地布滿整條填充凹槽區域，靠邊局部略多。

點膠效果評點

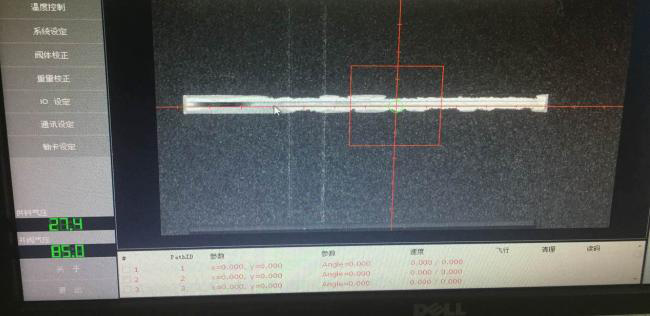

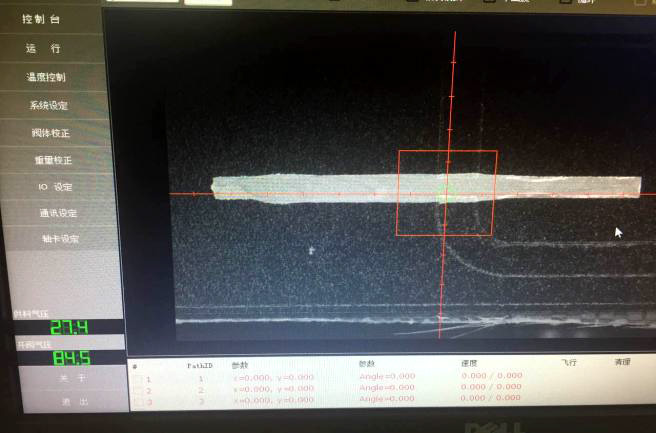

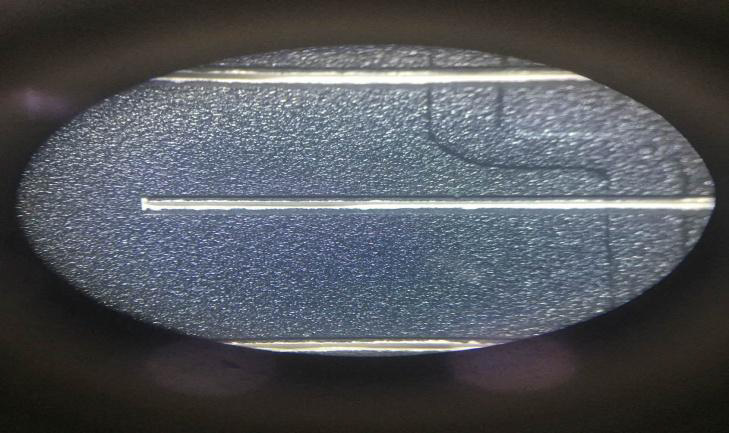

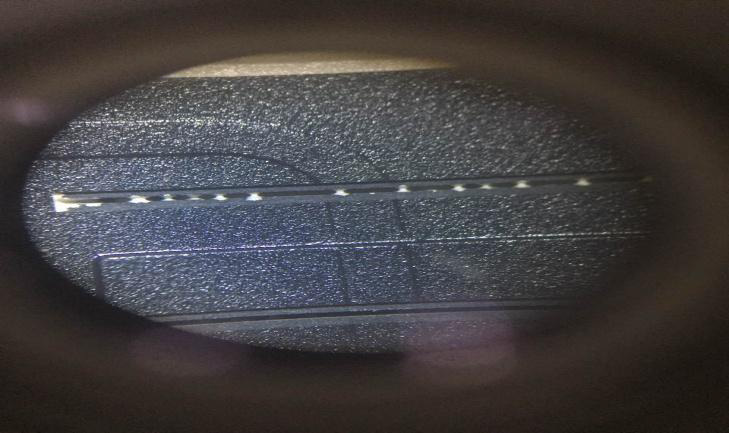

點膠打點大小均勻，畫線也較均勻。

通過A，B兩組實際點膠效果觀察：

點膠精準度非常好。

對于點膠方式A和B的效果，AL3組效果應該是最接近要求的，但不清楚原其它設備參數的效果情況，可以作參考對比并作出指導以調整提升。

結論

通過此實驗可以初步看到本設備能力基本上能滿足膠點大小均勻，線條均勻，點膠精準的要求，符合該項目工藝的最基礎硬性要求。

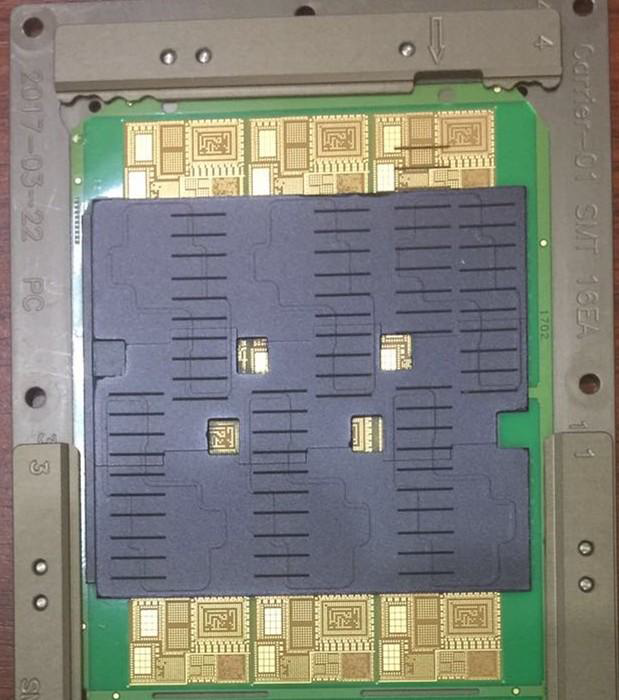

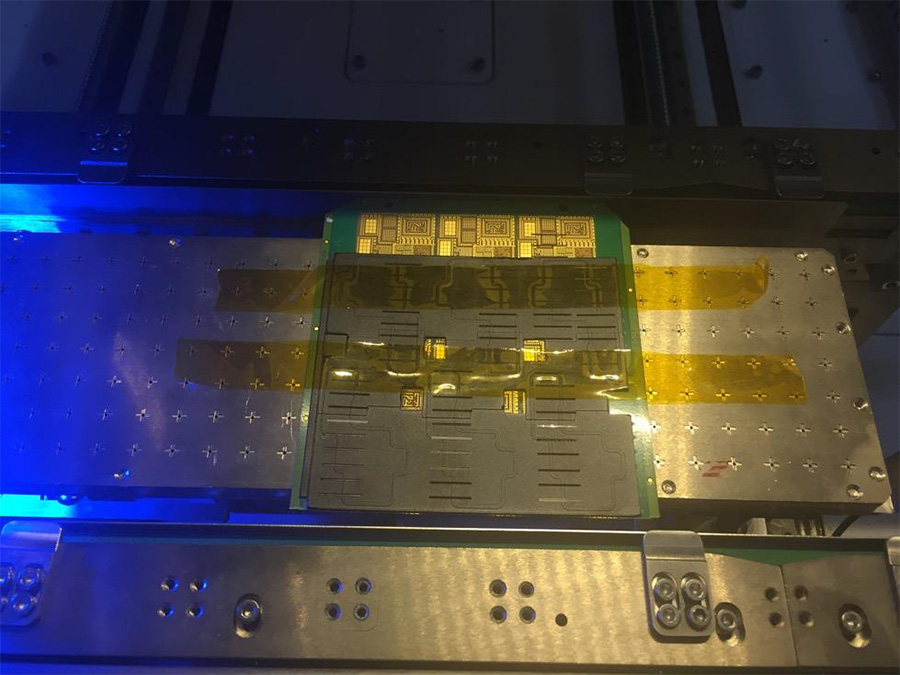

由于是局部樣品，如右圖，沒有治具固定導致在加熱中有變形，無法很好固定，使點膠效果相信沒能發揮到最佳，而且此粗糙的固定占據了太多位置和樣品，使無法使用陣列模式來進一步評估較多的穩定性
